Záporové pažení je osvědčený systém zajištění stavebních jam ve stísněných podmínkách, kde není možné navrhnout svahovaný výkop. Kombinuje ocelové záporové profily a výplň mezi záporami, obvykle z pažin nebo stříkaného betonu, a umožňuje bezpečné etapové hloubení. Technologie je rychlá, dobře kontrolovatelná a ekonomicky efektivní u dočasných i vybraných trvalých konstrukcí. Při správném návrhu, kotvení a monitoringu dokáže udržet deformace okolního terénu v přijatelných mezích i v husté městské zástavbě.
Popis technologie
Princip záporového pažení spočívá v osazení nosných ocelových profilů do předvrtaných nebo zaberaněných pozic a postupném doplňování výplně mezi záporami při hloubení výkopu. Konstrukce může být doplněna kotvami nebo rozpěrami podle hloubky a zatížení.
Systém je vhodný zejména pro dočasné zajištění stavebních jam a rekonstrukce inženýrských sítí. U hlubších výkopů je běžné kombinovat pažení s více úrovněmi kotvení a průběžným měřením deformací.
Kdy technologii použít
Typické použití technologie v praxi zahrnuje následující situace:
- stavební jámy v městských prolukách s omezeným prostorem
- dočasné zajištění svahů a výkopů pro inženýrské sítě
- projekty, kde je potřeba rychlá realizace po etapách výkopu
- lokality s požadavkem na kombinaci s horninovými kotvami
- rekonstrukce objektů s citlivým okolím a požadavkem na monitoring deformací
Postup provedení
- 01
Geotechnický návrh a trasování zápor
Stanoví se osová vzdálenost, typ ocelového profilu, hloubka vetknutí a způsob kotvení nebo rozpírání. Součástí je plán etap výkopu a monitoringu.
- 02
Osazení ocelových zápor
Profily se osadí do předvrtaných otvorů nebo zaberaním podle podmínek staveniště. Klíčová je přesná poloha, svislost a kontrola hloubky vetknutí.
- 03
Etapové hloubení a výplň polí
Výkop probíhá po vrstvách. Mezi záporami se postupně doplňuje výplň (pažiny, stříkaný beton nebo kombinace), aby byla zajištěna stabilita líce.
- 04
Kotvení nebo rozpírání konstrukce
Podle hloubky jámy se v jednotlivých úrovních instalují kotvy nebo rozpěry, které omezí vodorovné posuny a sníží zatížení pažící stěny.
- 05
Kontrolní měření a předání
Během realizace se sledují deformace stěny, sedání okolí a stav sousedních objektů. Po dokončení se doplní dokumentace skutečného provedení.
Výhody
- rychlá a flexibilní realizace vhodná pro etapové výkopy
- dobrá ekonomika pro dočasné konstrukce ve stísněných podmínkách
- snadná kombinace s kotvami nebo rozpěrami podle hloubky jámy
- možnost průběžné optimalizace podle skutečně zastižené geologie
Limity a omezení
- vyšší citlivost na vodorovné deformace oproti tuhým stěnovým systémům
- omezení použití v prostředí s vysokou hladinou podzemní vody bez doplňkových opatření
- u trvalého použití je nutné pečlivě řešit životnost a korozní ochranu prvků
Kontrola kvality a bezpečnost
Kvalita se kontroluje geodetickým zaměřením zápor, dokumentací etap výkopu, kontrolou kotvení a pravidelným monitoringem deformací. Důležitá je rychlá reakce na odchylky od návrhového chování konstrukce.
Bezpečnost práce vyžaduje důsledné zajištění hran výkopu, správnou organizaci pohybu mechanizace a koordinaci profesí při souběhu zemních prací, kotvení a montáže výplní.
Technické parametry
Typické profily zápor
HEB 120-180
Volba profilu závisí na hloubce výkopu a zatížení okolních konstrukcí.
Osová vzdálenost zápor
1,5-3,0 m
V menších roztečích se obvykle dosahuje nižších deformací líce.
Hloubka vetknutí
2-8 m pod dnem výkopu
Návrh se odvíjí od geologie, zatížení a hladiny podzemní vody.
Počet kotevních úrovní
0-3 úrovně
U hlubších jam je obvykle nutné vícestupňové kotvení.
Související reference
Detailní reference
Lipník n. Bečvou – Drahotuše, železniční most
BD Velká Chuchle
BD Výhledová
Tunel Homole D35
Bytový dům Pod Bertramkou – U Blaženky – Praha 5
B062 – Švehlova, Praha 15 – oprava mostu
Karlická x Pod Kaplicí, Praha 16 - Radotín
Na Černé strouze, Praha 9

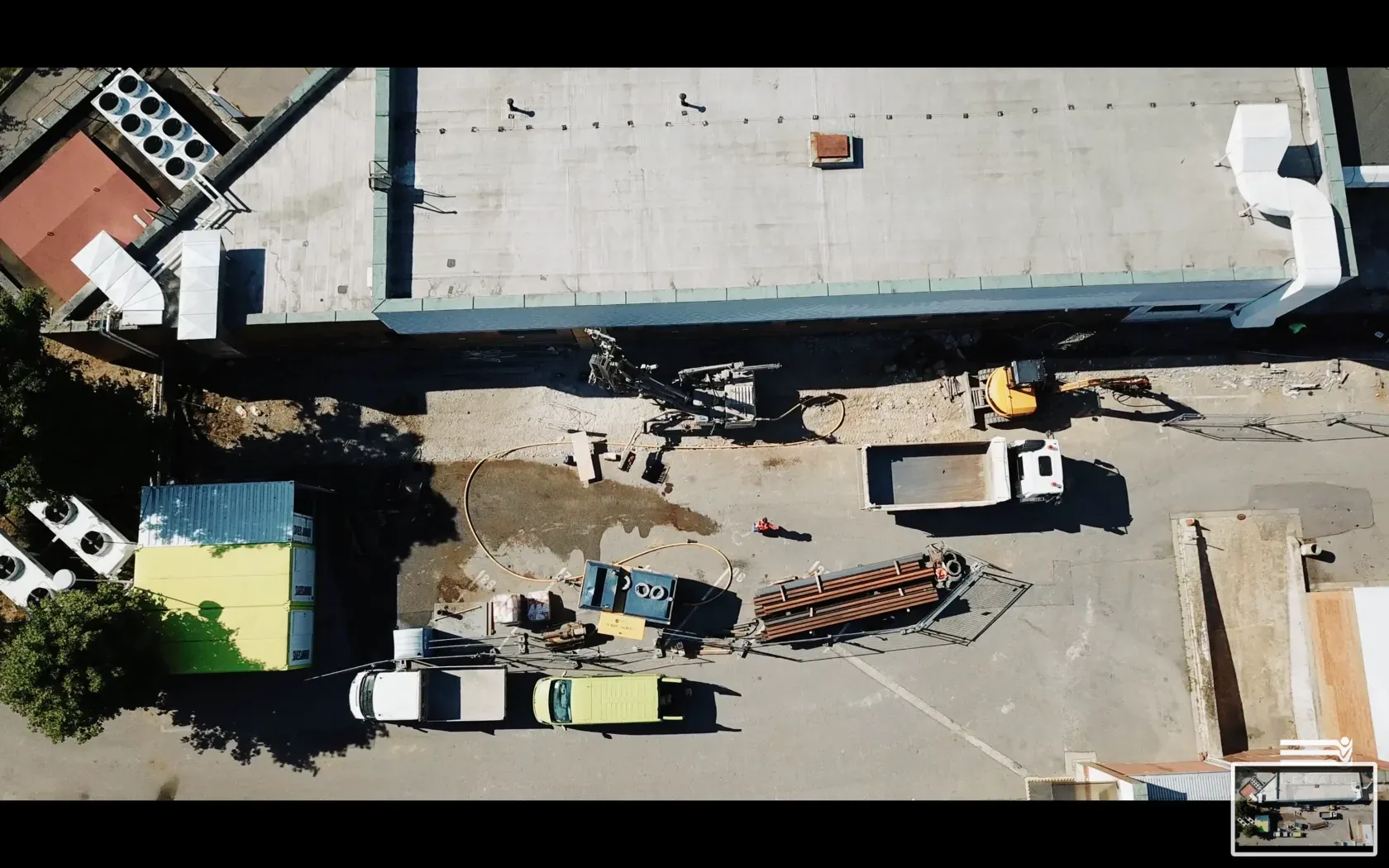

OBJEKT PET NEMOCNICE NA HOMOLCE, Praha 5
ZŠ Zbraslav
Pod Vilami, Praha 4
Stavební úpravy objektu č.p. 74 a objektu č.p. 487, Klecany
Botanická zahrada hl. m. Prahy, Trojská 800/196, Praha 7 – Troja, SO 03 Výtah

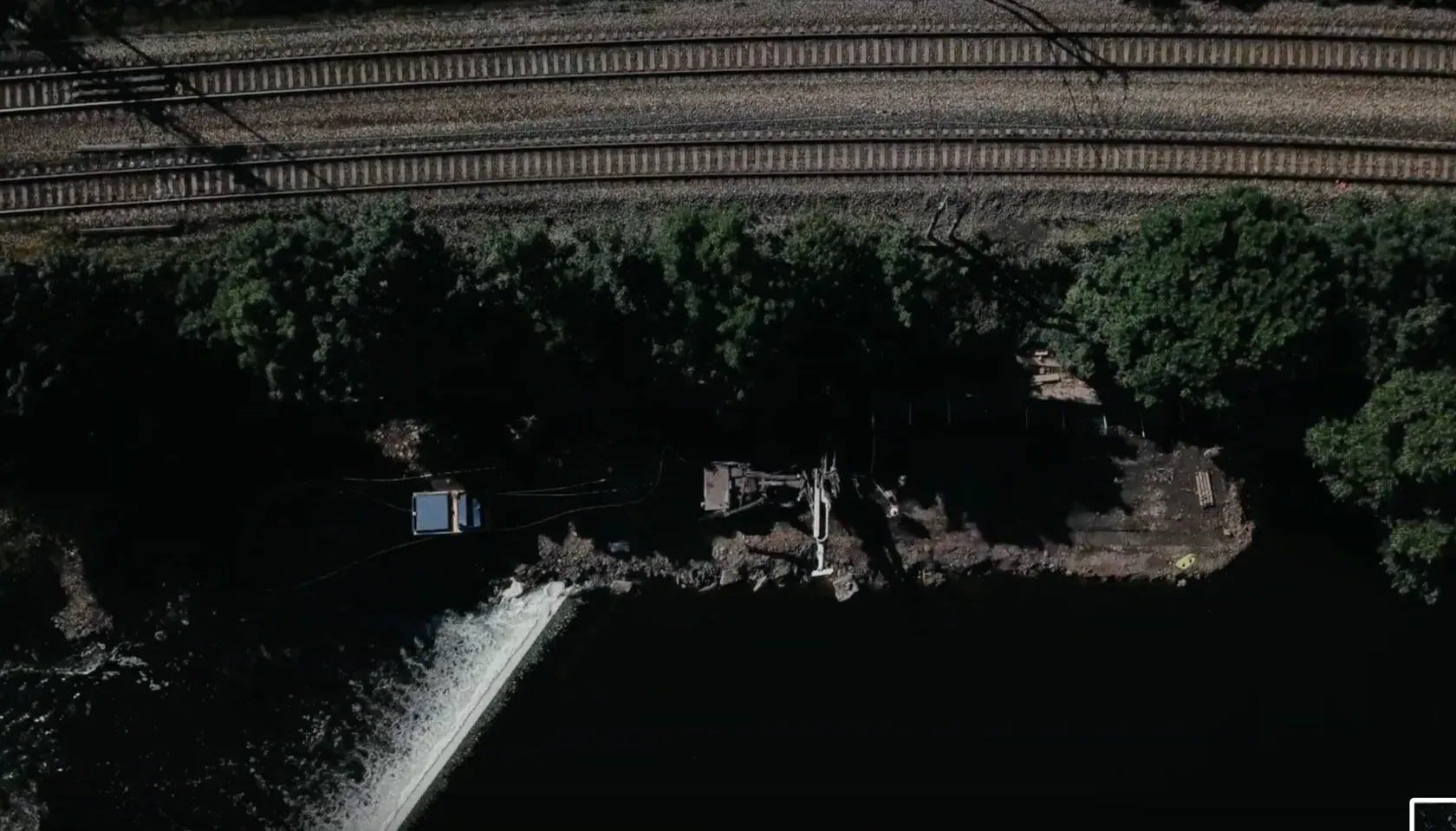

Jez Řevnice – Berounka ř.km 19,429 – výstavba rybího přechodu a vodácké propusti

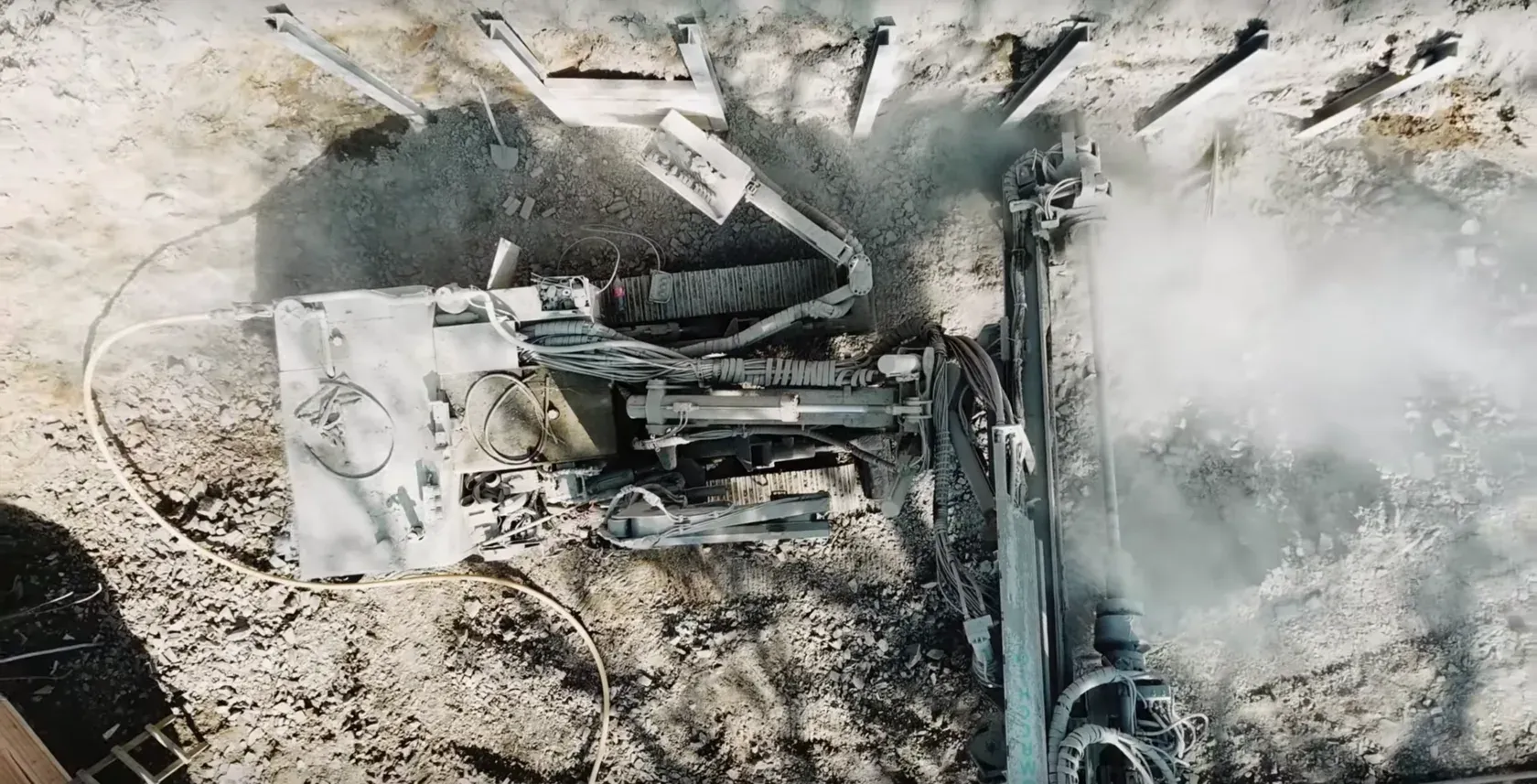

LIBEŘ – Rozšíření a intenzifikace ČOV
AFI City, Praha 9 – Vysočany, Kolbenova ulice
Dopravní terminál Pec pod Sněžkou

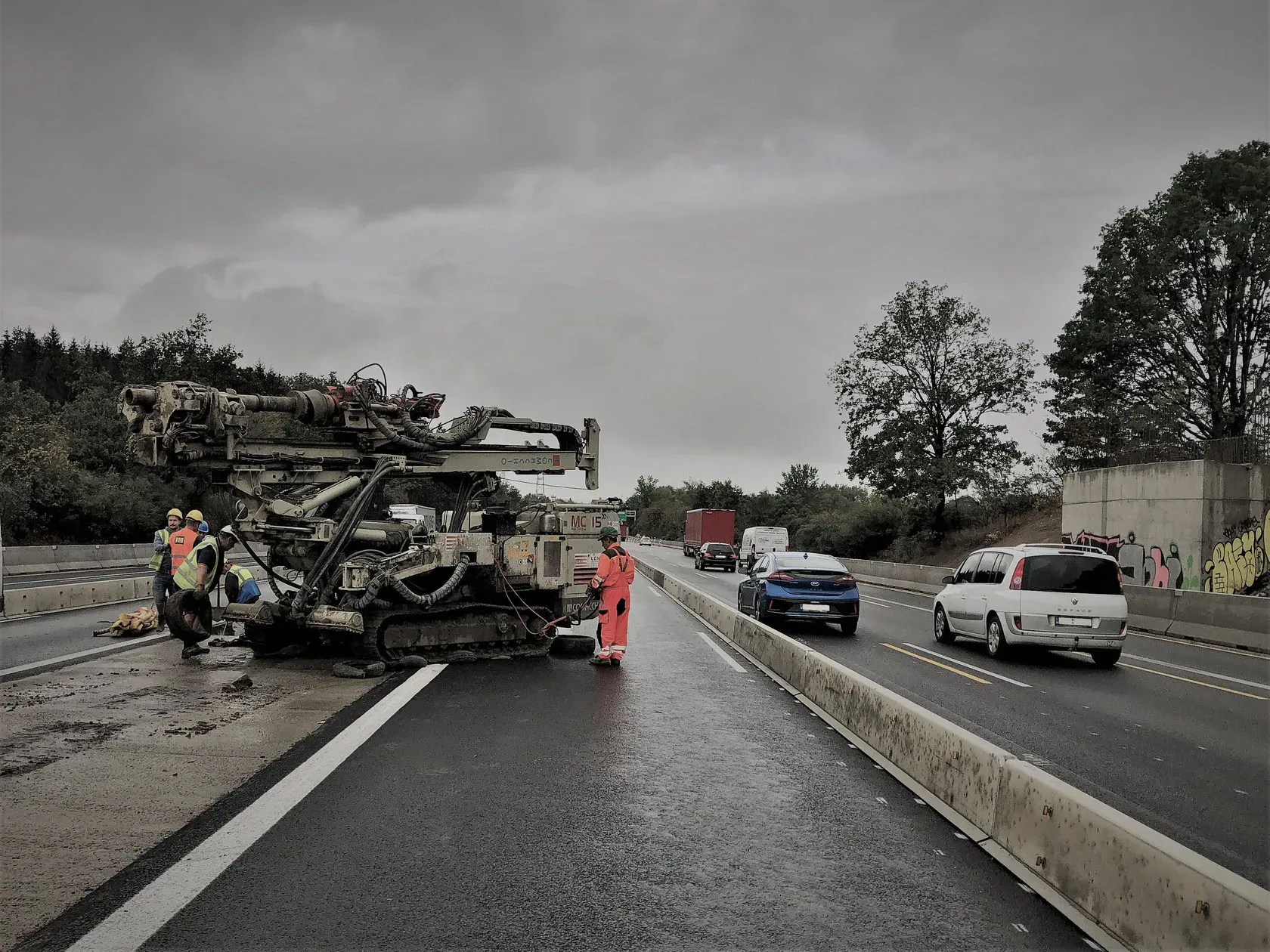

Jažlovice – most ev. č. 00323-1a přes dálnici D1 – km 14 – středový pás

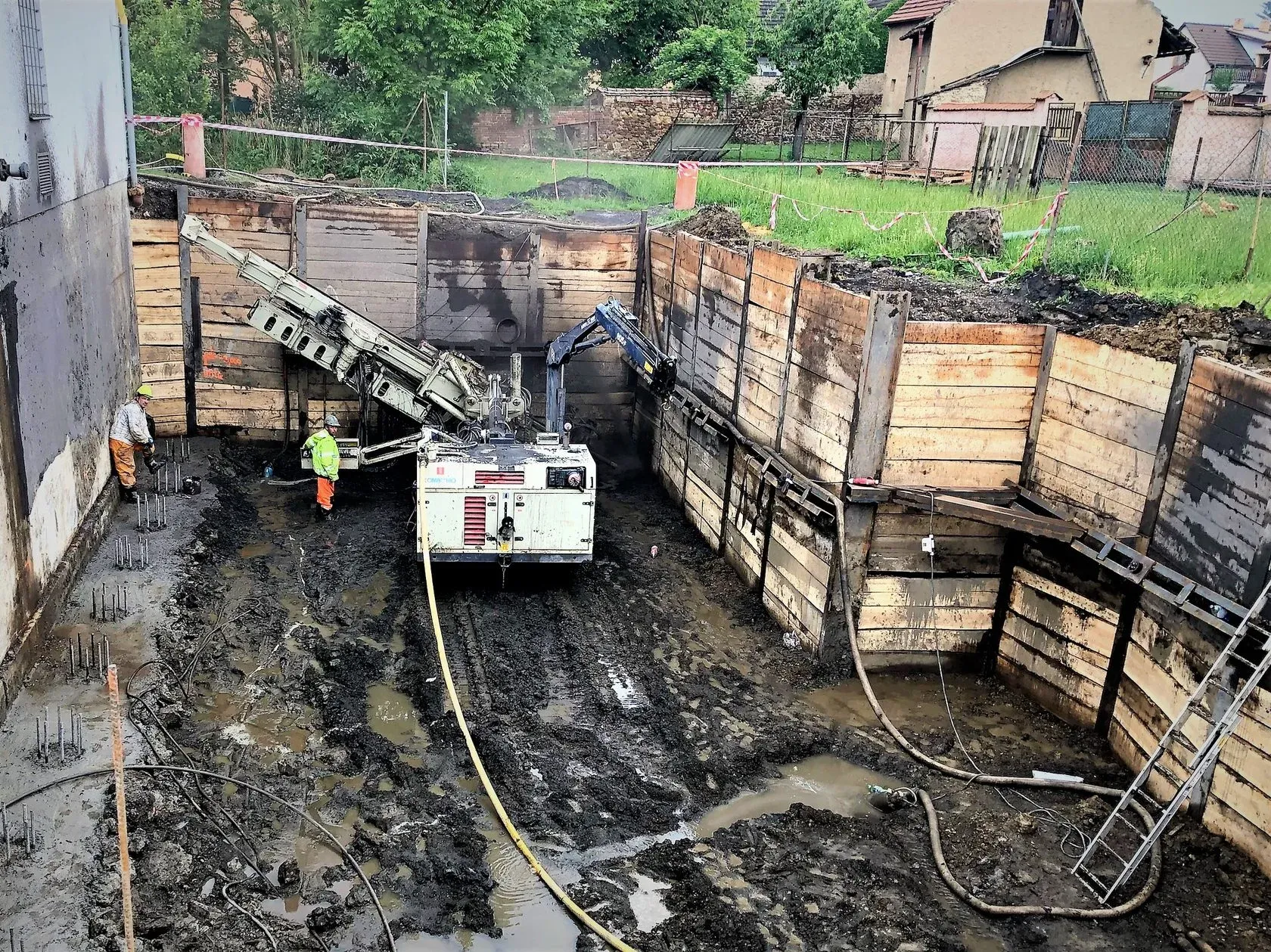

NUČICE – Rekonstrukce a intenzifikace ČOV
Polyfunkční dům – Praha 9 – lokalita Českomoravská
Výstavba objektu ZŠ – dostavba areálu odloučeného pracoviště při ulici Jizerská, Praha Čakovice-dočasně kotvené záporové pažení
Další realizace
Bytový dům „NOVÁ ROUDNÁ“, Plzeň – dočasné kotvy záporového pažení
Magna Liberec, lakovna L4
Argentinská Office Building, Praha 7 – záporové pažení
Bytový komplex Panorama Plzeň, Nemocniční ul.
D1 modernizace ‑ úsek 04, EXIT 34 Ostředek – EXIT 41 Šternov – záporové pažení
Karlovy Vary – Lávka přes Horní nádraží
KORU Vinohradská, Za Strašnickou vozovnou, Praha 10
May House, ul. 5. května, Praha 4 – Pankrác
Přístavba KVOP, Údolní 39, Brno
RD Hanspaulka, Praha 6 – záporové pažení
Main Point Pankrác, Milevská ul., Praha 4 – Pankrác – dočasné kotvy
PČOV Miškovice – modernizace – zajištění stavební jámy
Polyfunkční dům Plzeň, ul. Jablonského – zástavba proluky – zajištění stavební jámy
BD Pod Petrovem B, Brno – zajištění stavební jámy
ČOV Modletice – zajištění stavební jámy
Janáčkovo kulturní centrum v Brně – zajištění stavební jámy – 1. část
Novostavba BD Bieblova, Praha 5 – zajištění stavební jámy
Optimalizace traťového úseku Praha Hostivař – Praha hl. n. – žst. Praha Hostivař – II etapa
Ponovia Rezidence, Brno – zajištění stavební jámy
Garáže a víceúčelová budova v Práčské ulici, Praha 10
Optimalizace traťového úseku Praha Hostivař – Praha hl. n. – žst. Praha Hostivař – I etapa
Rexam – rekonstrukce a dostavba pomocných provozů
Stavebních úpravy objektů Belgická 275/24 a 335/26, Praha
Novostavba hotelu Helmova 6, č.p. 2081, Praha 1
Zkapacitnění vodovodního propoje Žvahov, ul. Prosluněná, Praha 5
Časté otázky
Kdy je záporové pažení vhodnější než pilotová stěna?
Záporové pažení je často vhodnější u dočasných výkopů, kde je důležitá rychlost a ekonomika. Pilotová stěna bývá preferovaná při vyšších nárocích na tuhost a vodotěsnost.
Je možné záporové pažení použít pod hladinou podzemní vody?
Ano, ale obvykle je nutné doplnit opatření proti přítokům vody, například injektáže, těsnicí prvky nebo kombinaci s odvodněním podle geotechnického návrhu.
Jak se minimalizují deformace okolního terénu?
Klíčové je správné etapování výkopu, včasné osazení kotevních úrovní, vhodná rozteč zápor a průběžné vyhodnocení monitoringu pro případnou korekci postupu.
Lze systém využít i v těsné blízkosti sousedních objektů?
Ano, ale vyžaduje to podrobnou diagnostiku okolních konstrukcí, přísnější monitorovací režim a detailní koordinaci postupu výstavby se statikem a geotechnikem.
Co má největší vliv na cenu záporového pažení?
Rozhoduje hloubka jámy, typ geologie, potřeba kotvení, doba zajištění a nároky na monitoring. Významný vliv má také dostupnost mechanizace na staveništi.
